引言：工業檢測的精準化需求催生測量?jī)?nèi)窺鏡

在現代工業檢測領域，傳統的目視檢查已無法滿足高精度、高效率的檢測需求。特別是在管道內部、風電齒輪箱以及復雜機械結構等難以直接觀測的場景中，帶測量功能的工業內窺鏡憑借其高清成像、三維測量、智能分析等優勢，正成為工業檢測的全能工具。它不僅能夠發現缺陷，還能精確測量裂紋長度、齒輪磨損深度、軸承游隙等關鍵參數，為設備維護、質量控制和故障分析提供數據支撐。

本文將詳細介紹帶測量功能工業內窺鏡的核心優勢，并結合管道檢測、風電行業、機械制造三大典型應用場景，解析其如何解決行業痛點，提升檢測效率與精度。

一、帶測量功能的工業內窺鏡：技術優勢

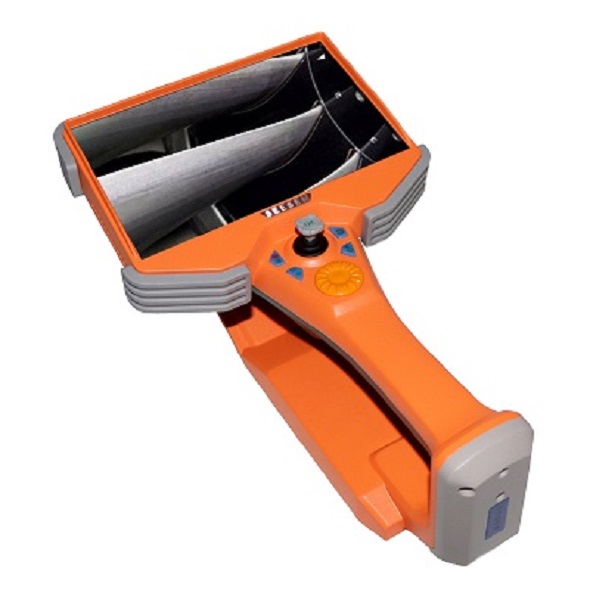

1、高精度三維測量

立體測量技術：采用雙物鏡或多視角成像，結合算法重建三維模型，可測量深度、寬度、面積等參數，精度可達±0.05mm。實時標注功能：檢測時直接在圖像上標記缺陷尺寸，生成數字化報告。

2、超清成像與智能分析

超高分辨率：清晰顯示微米級缺陷（如0.1mm的裂紋）。AI缺陷識別：自動分類常見缺陷（如點蝕、剝落、斷齒），減少人工誤判。

3、靈活適配復雜環境

超細探頭（2.4mm起）：適用于齒輪箱油孔等狹窄空間。耐油防振設計：可在高振動、油污環境下穩定工作，適應風電塔筒等極端工況。

4、數據化管理

實時存儲與比對：檢測數據自動存檔，支持歷史趨勢分析，助力預測性維護。

二、行業應用解決方案

1、管道檢測：從有無缺陷到量化腐蝕

行業痛點：

傳統內窺鏡只能判斷管道內壁是否有腐蝕，無法測量腐蝕坑的深度和面積。人工評估誤差大，難以制定精準的維修方案。

測量?jī)?nèi)窺鏡解決方案：

三維掃描測量：對腐蝕區域進行立體建模，精確計算剩余壁厚。

風險評估：根據腐蝕數據預測管道壽命，生成維修優先級建議。

典型案例：

某石化企業采用西森姆6mm測量工業內窺鏡，發現一段輸油管道內壁存在多處點蝕，測量顯示最大蝕坑深度達1.2mm（接近安全閾值），及時更換管道避免泄漏事故。

2、風電行業：齒輪箱磨損與軸承游隙測量

行業痛點：

風電齒輪箱內部行星輪、軸承等關鍵部件磨損難以量化評估傳統振動監測無法精確定位故障點，需拆解檢查，齒輪嚙合間隙、軸承游隙等關鍵參數缺乏直接測量手段。

測量工業內窺鏡解決方案：

非接觸式測量：通過油孔插入探頭，直接測量齒輪嚙合面點蝕面積、裂紋長度

軸承狀態評估：精確測量軸承滾道剝落尺寸和游隙變化

趨勢分析：建立齒輪磨損數據庫，預測剩余使用壽命

典型案例：

某風電場使用4mm防油污探頭，發現一臺2MW機組行星輪點蝕面積達8.7mm2，及時更換避免齒輪箱報廢，節約維修成本120萬元。

3. 機械制造：裝配間隙與磨損量化

行業痛點：

關鍵部件裝配間隙需控制在0.05mm以內，傳統工具無法直接測量?jī)?nèi)部狀態，磨損程度依賴經驗判斷，缺乏數據支持

測量工業內窺鏡解決方案：

微米級測量：通過探頭深入設備內部，直接測量齒輪嚙合間隙、軸承游隙

磨損趨勢分析：定期檢測并記錄磨損數據，預測部件剩余壽命

典型案例：

某汽輪機廠使用2.8mm超細探頭測量主軸軸承游隙，發現偏差達0.12mm（超標2.4倍），避免了一次重大質量事故。

三、未來趨勢：智能化與自動化融合

隨著工業4.0推進，測量工業內窺鏡將向以下方向發展：

AI全自動檢測：機器人搭載帶測量工業內窺鏡，按預設路徑掃描風電齒輪箱并生成全量化報告；

數字孿生集成：測量數據實時同步至3D設備模型，實現虛擬診斷；

5G遠程協作：專家通過AR眼鏡指導現場操作，提升問題解決效率；

結語：帶測量工業內窺鏡——重新定義工業檢測標準

帶測量功能的工業內窺鏡，通過將可視化檢測與量化分析結合，解決了傳統手段看不清、測不準、效率低的痛點。無論是管道腐蝕評估、風電齒輪箱健康監測，還是精密機械裝配檢測，它都能提供精準的數據支撐，助力企業實現：1、檢測效率提升3倍；2、維修成本降低50%；3、質量管控?cái)?shù)字化。
